专 案
|
说 明
|
|
产品名称
|

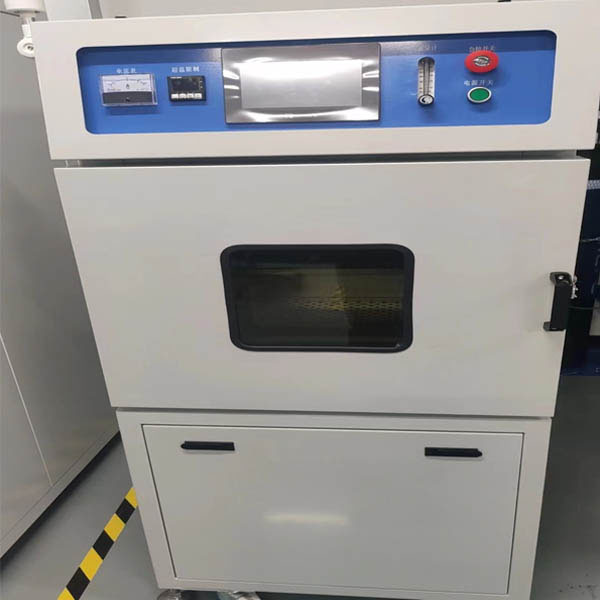

高温真空厌氧试验箱
|
|
型号
|
QZKCO-2-48L
|
|
尺 寸
|
工作室尺寸
|
有效工作尺寸：W300mm*D300mm*H400mm(真空箱体尺寸：W400mm*D400mm*H400mm)
|
|
外形尺寸
|
W780mm*D780mm*1500mm(参考尺寸)
|
|
温度参数
|
温度范围及加热方式
|
1. 常温-250℃，常温~230℃约需50分钟（空载测试）
2. 内置热风循环加热。
|
|
温度波动
|
±1℃
|
|
温度控制
|
采用触摸屏＋PLC控制，PID自动演算、 LED显示、数字设定、K型电热感温器.
|
|
|
充氮
|
SMC 0~50L数显氮气流量控制阀，氧含量≤50ppm、
|
|
|
工艺流程
|
启动-设定真空值-设定温度值-设定烘烤时间-设定氮气置换次数-运行-抽真空到1000pa-充氮至-0.7Mpa-开始加热-设定温度到达-开始恒温-恒温烘烤时间到-报警提醒-开始冷却-冷却时间到自动泄压-开门。
|
|
真空参数
|
真空范围
|
－0.095～－0.1Mpa，
|
|
抽气速率
|
2L/S
|
|
真空度
|
≤1000pa
|
|
渗漏率
|
≤0.01pa/L/S
|
|
注：以上性能指标是在室温为+25℃，无试样条件下测得的数据。
|
|
材 质
|
内箱材质
|
SUS镜面不锈钢板经氩弧焊密封制作。
|
|
外箱材质
|
SS41#冷轧钢板经防锈处理后防静电粉体烤漆,箱体CE-2444灰高光色，电控箱天蓝色。
|
|
搁板材质
|
不锈钢2块
|
|
结 构
|
外形结构
|
泵箱一体
|
|
玻璃视窗
|
15mm钢化玻璃
|
|
真空控制方式
|
自动控制抽泄真空
|
|
|
真空泵
|
2L双极旋片泵
|
|
显示方式
|
SMC压力传感器，触摸屏内显示。
|
|
开门方式
|
单开门，弹性双层钢化玻璃，有过压保护作用
|
|
抽气，充气接口
|
右侧控制柜内
|
