  • 曝光机UVE-M730

曝光机UVE-M730

类别:曝光机

简介:

全国咨询服务热线:18126178948

在线咨询

  • 产品介绍

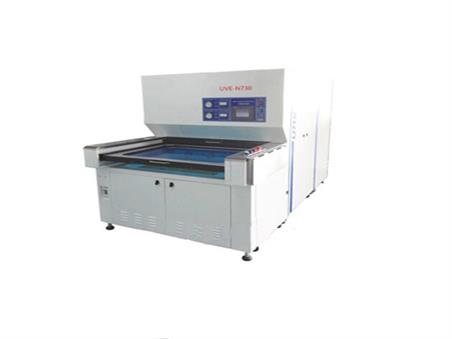

產品名稱:曝光机UVE-N730

總電力:AC380V,350 Hz, 100A 16KVA

電源線:25mm2 ×4CX6m

有效照射面积:1200L×610”W(mm)

曝光均勻度:85%以上

用途:液态防焊绿漆之曝光

燈管:8KW×2燈

點燈時間 :3sec以内

穩定時間:约3-5分钟

UV 強 度 選 擇 2KW/5KW(可切换

燈管電流 :22.5A

使用環境:无塵空調室+20~25C

外尺寸:2941L×1988W×1693H+100H

檯面溫度:MAX:室溫+5C

機體表面溫度:MAX:室溫+10C

循環水泵 :NA       水箱容量:36L+5L(热交换)

燈管冷卻: 水箱→抽水磅→燈管水套→热交换器→離子交換器→水箱

         →冷却系统(回风)

外接冷卻水:水溫:20~30C   冰水机:15吨  冰水机:2.5吨

冷卻水流程:水箱→帮浦→灯管→热交换器→离子罐→水箱

檯面冷卻: 冷气強制氣冷 檯面切換時間:2.5~3.5Sec

透光材料 :上:MYLAR   下:強化玻璃 吸    真空: 4~5 Sec

檯面高度上:883mm下:807mm

真空度要求: -700mmHg   以上傳動方式:馬達→时规皮带→檯面

外接气压: 5kgf/cm²

真空系統 :真空泵MSV-100-22【真空檢知開關+電磁閥+洩放針閥+  真空表】→檯面

人机:pro-face品牌LCD觸控式人机界面

水溫度錶 :NA

PLC控制器:三菱FX-2N系列pro-face

水压控制器: SNS-C102

压力调节器: R30008G(1/4”) 冷却系统 :705HP涡卷式压缩机

漏電保護:漏電斷路器 異常緊急開關 25紅色附RESET

冷卻系統保護 水流量保护 超温保护水流控制 高壓漏電檢知 漏電檢知繼電器

POWER:AC380V 3φ 50/60HZ 350KVA

System:Uniformity above 85%

Available exposure area:1200*610mm(22″*24″×2PCS )

UV Light:Metal halide lamp 8KW X2pc

Operation:Human machine interface +UV does controller

Other:1).LCD screen monitor within Chinese and English,high frequency take samples control system

2). Electromagnetic lock exposure frame ,convenience and Precise


3)upper frame/lamp and lower frame/lamp,can set the energe indepe
