  • CCD自动对位曝光机

CCD自动对位曝光机

类别:曝光机

简介:

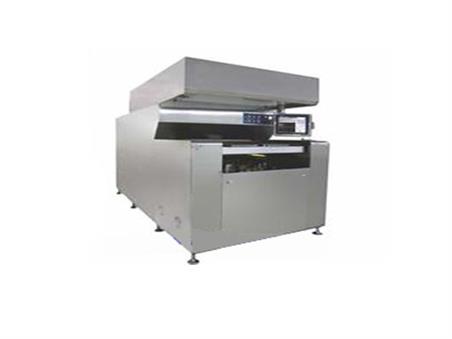

项目名称 : CCD自动对位曝光机UVE-M565F

全国咨询服务热线:18126178948

在线咨询

  • 产品介绍
项目介绍 :

电源:  AC380V  3  50Hz  60A

電源線:16m2 * 4C

曝光均勻度:85%以上

有效照射面積:610L×916W(mm) (18”x24”x2片)

用途:PCB板干膜湿膜之线路曝光

燈管:5KW×2燈

點 燈 時 間:3 sec以內

穩 定 時 間:約8分鐘

燈 管 電 流:1.3A/1.6A

水箱容量:36L+5L(熱交換)

外接冷卻水水溫:20~30C

冷卻水塔:10噸   冰水機:5噸

檯面冷卻: 冷氣強制氣冷

檯面切換時間:4~5  Sec

吸真空:8~10  Sec

真空度要求:-700mmHg以上

外接氣壓源:2~3 kgf/cm2

光量積算器:pro-face品牌LCD觸控式顯示型人機介面

PLC控制器 :三菱FX2N系列  水壓控制器:SNS-C102

壓力調整器: BN-3RT0-8A   冷凍系統:6HP渦卷式壓縮機

机台尺寸:2755L×1414W×1693+100H (mm
